Зеркально-линзовый телескоп

Астрономия для любителей Строение и характеристики телескопа Зеркально-линзовый телескоп

Зеркально-линзовый или катадиоптрический телескоп представляет собой оптический прибор, который имеет в своей конструкции как зеркала, так и линзы (в данном случае линзы используются для коррекции изображения). Благодаря использованию корректирующей линзы можно добиться больших увеличений при достаточно небольших размерах трубы телескопа. При этом положение линзы остается фиксированным, а зеркала как и в обычном рефлекторе нуждаются в регулярной юстировке. Зеркально-линзовый телескоп

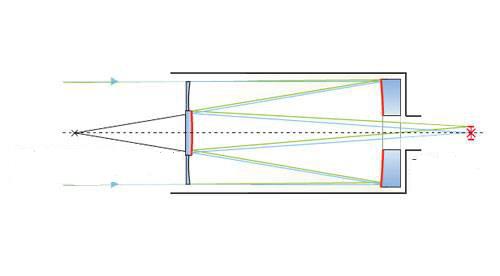

Телескоп Шмидта-Кассегрена. Данный телескоп относится к зеркально-линзовым телескопам, так как в его конструкцию входят асферические пластинки, направляющие свет на первичное вогнутое зеркало. Данные пластинки используются для исправления сферической аберрации главного зеркала. После этого, пучок света отражается от основного зеркала, далее от вторичного зеркала и отправляется в отверстие в центре первичного зеркала, где устанавливается окуляр. В данном телескопе фокусировка производится с помощью перемещения окуляра или главного зеркала. Телескоп Шмидта-Кассегрена отличается компактностью и большим полем зрения (используется для создания обзоров неба), однако у него есть и существенный недостаток – уменьшение контрастности изображения из-за большого вторичного зеркала (что приводит к уменьшению собираемого света).
Зеркально-линзовый телескоп

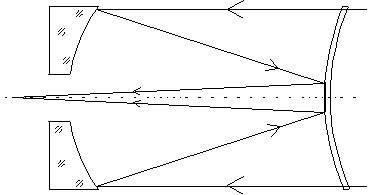

Телескоп Максутова-Кассегрена. Телескоп по своей конструкции напоминает телескоп Шмидта-Кассегрена, однако в данном случае вместе пластинок используется выпукло-вогнутая линза (мениск) со сферической формой обеих поверхностей. На внутренней стороне линзы имеется небольшой участок, покрытый отражающим материалом, который служит в роли вторичного зеркала. Подобная линза гораздо обладает большим весом, чем пластинки, что делает данный телескоп более тяжелым. Однако использование линзы оправдывается исправлением сферической аберрации, хроматической аберрации и комы.

Стоит отметить, что данная система также может предусматривать и наличие отдельного вторичного стекла, которое прикрепляется к линзе, что позволяет создать более светосильный телескоп. Так как данная конструкция является более сложной по сравнению с типичным телескопом Максутова-Кассегрена, то такие телескопы относятся уже к телескопам профессионального класса и стоят на порядок выше.
Зеркально-линзовый телескоп

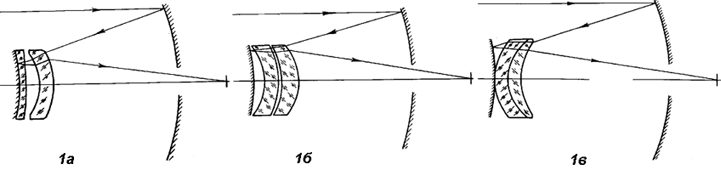

Телескоп Клевцова. Существует три разновидности данных телескопов: а) с мениском и отражательной линзой; б) с двухлинзовым корректором; в) с мениском, склеенным из двух линз. При этом менисковый корректор по своему диаметру не превышает трети действующего отверстия телескопа. В данной оптической схеме не используются асферические поверхности. Телескоп Клевцова не требует корректировок.

Таким образом, зеркально-линзовые телескопы обладают достоинствами и недостатками как рефлектора, так и рефрактора. К достоинствам стоит отнести отсутствие сферической аберрации благодаря наличию корректора, большое поле зрения, высокая светосила, отсутствие необходимости настройки положения линзы, компактность всей системы.

Недостатками зеркально-линзовых телескопов являются: хроматическая аберрация и кома из-за наличия оптических элементов из стекла, большое время термостабилизации, ограниченность относительного отверстия остаточными аберрациями.

Автор статьи:
Галетич Юлия
Дата публикации: 17.12.2010
Перепечатка без активной ссылки запрещена
