Рентгеновский телескоп

Астрономия для любителей Виды телескопов Рентгеновский телескоп

Рентгеновский телескоп Часто изобретение первого телескопа приписывают Гансу Липпершлею из Голландии, 1570-1619 годы, однако почти наверняка он не являлся первооткрывателем. Скорее всего, его заслуга в том, что он первый сделал новый прибор телескоп популярным и востребованным. А также именно он подал в 1608 году заявку на патент на пару линз, размещенный в трубке. Он назвал устройство подзорной трубой. Однако его патент был отклонен, поскольку его устройство показалось слишком простым.

Рентгеновский телескоп предназначен для наблюдения удаленных космических объектов в рентгеновском спектре. Обычно телескопы размещают на высотных ракетах или на искусственных спутниках, так как атмосфера Земли является весьма серьезной помехой для рентгеновских лучей.

Американский профессор Рикардо Джиаккони вместе с Бруно Росси в далеком 1960 году опубликовали первую в мире схему настоящего рентгеновского телескопа с фокусирующей зеркальной системой. В чем же состоит принципиальное отличие рентгеновского телескопа от других видов телескопов? Дело в том, что рентгеновские кванты из-за своей большой энергии практически не преломляются в веществе, они поглощаются практически при любых углах падения (кроме самых пологих). Именно поэтому было необходимо, чтобы рентгеновские лучи шли почти параллельно отражающему зеркалу. Такое зеркало представляет собой сужающуюся полую трубку с параболической или гиперболической поверхностью, в которую как раз и входит рентгеновский луч. Телескоп Джиаккони и Росси включал в себя несколько вложенных друг в друга трубковидных зеркал с единой центральной осью для того, чтобы максимально увеличить чувствительность прибора. Подобная схема легла в основу всех современных рентгеновских телескопов.

Рентгеновский телескоп Современные рентгеновские телескопы работают в диапазоне энергий фотонов рентгеновского излучения от от 0,1 до сотен кэВ. Зеркала подобных телескопов изготавливаются из керамики или металлической фольги (часто используется золото и радий). Критический угол отражения будет зависеть от энергии фотонов.

Основная проблема регистрирования рентгеновских лучей связана с тем, что рентгеновский телескоп облучается мощными потоками заряженных частиц и гамма-фотонов различных энергий, которые регистрируются им наравне с рентгеновскими фотонами. Для решения данной проблемы пользуются методом антисовпадений. Для того чтобы точно определить направление на источник рентгеновского излучения, используют устройство, которое состоит из щелевого коллиматора (набора пластин, которые ограничивают поле зрения) и звёздного датчика (регистрирует прошедший через коллиматор рентгеновский фотон). Возникший импульс тока проходит схему антисовпадений, после чего с помощью специального анализатора определяются энергетические характеристики фотона.


Рентгеновский телескоп Угловое разрешение подобного телескопа со щелевым коллиматором составляет несколько десятков угловых минут. Также в рентгеновских телескопах могут применяться так называемые модуляционные (качающиеся) коллиматоры (здесь угол разрешения составляет несколько десятков секунд). Подобный коллиматор состоит из двух или более проволочных одномерных сеток, которые устанавливаются между детектором и щелевым коллиматором. Наблюдение производится или в режиме сканирования, или либо вращения относительно оси, перпендикулярной плоскости сеток.

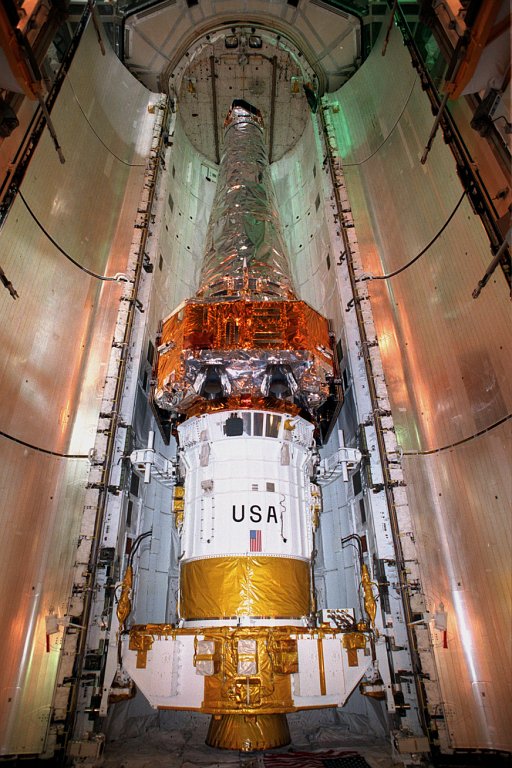

Еще одной более совершенной технологией является методика кодирования апертуры для получения изображений. При использовании данной технологии перед матричным детектором устанавливается маска в виде решетки, обладающей неоднородным пропусканием по всей площади (за счет чередования прозрачных и непрозрачных элементов). Такая конструкция весит гораздо меньше и позволяет получить угловое разрешение менее 1'. Примером рентгеновского телескопа является космическая рентгеновская обсерватория «Чандра», запущенная НАСА в 1999 году.

Галетич Юлия, 15.04.2014
