Монтировка телескопа

Астрономия для любителей Строение и характеристики телескопа Монтировка телескопа

Монтировкой называют одну из важнейших составляющих конструкции оптического телескопа, на которую укрепляется оптическая труба, и с помощью которой можно направлять телескоп в сторону наблюдаемой области неба. Любая монтировка состоит из основания, осей поворота (расположенных взаимно перпендикулярно), приводов и системы отсчетов углов поворота. Существует два основных типа монтировок: экваториальная и азимутальная (горизонтальная) монтировки. Экваториальная монтировка.

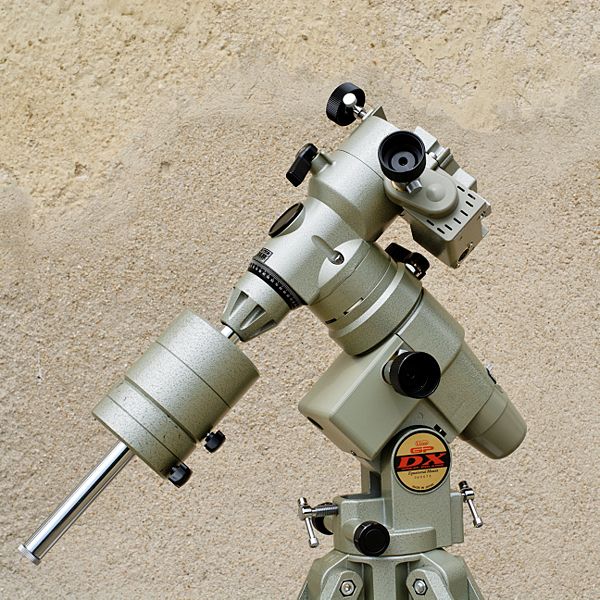

Экваториальная монтировка. В результате вращения Земли небесные объекты постоянно смещаются из поля зрения телескопа, что вынуждает наблюдающего компенсировать данное вращение с помощью монтировки. Экваториальная монтировка включает в себя две оси: первая направлена в полюс мира (полярная ось), а вторая лежит в плоскости экватора (ось склонений). Для компенсации суточного вращения Земли наблюдающий должен поворачивать телескоп с постоянной скоростью вокруг одной полярной оси.

Существует несколько разновидностей экваториальных монтировок. В английской монтировке полярная ось опирается на две колонны, а подшипник оси склонения поддерживает сам телескоп. В немецкой монтировке полярная ось заканчивается корпусом, который несет ось склонения (подходит для длинных легких труб рефракторов). В американской монтировке полярная ось заканчивается вилкой, которая несет ось склонений (применяется для крупных телескопах).

Экваториальная монтировка по своей конструкции является более сложной системой, в следствие чего телескоп с подобной монтировкой будет значительно дороже телескопа с азимутальной монтировкой.
Азимутальная монтировка.

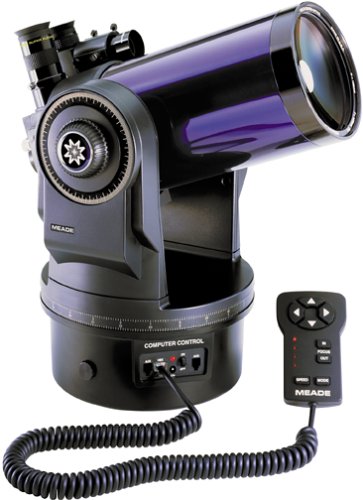

Азимутальная монтировка. Азимутальная монтировка включает в себя две оси: вертикальную, несущую трубу и служащую для поворота телескопа по высоте, и горизонтальную, служащую для поворота телескопа по азимуту. В случае с использованием телескопа с азимутальной монтировкой компенсировать суточное вращение земного шара будет гораздо сложнее, так как в данном случае нужно непрерывно поворачивать телескоп вокруг двух осей с разными скоростями.

Подтипом азимутальной монтировки является альт-альт монтировка, в которой две оси расположены перпендикулярно друг другу. Азимутальная монтировка проще, легче и компактнее, чем экваториальная, плюс ко всему, она заметно дешевле. Азимутальная монтировка идеально подойдет для любительских астрономических наблюдений, а также наблюдений земных объектов.
Монтировка Добсона.

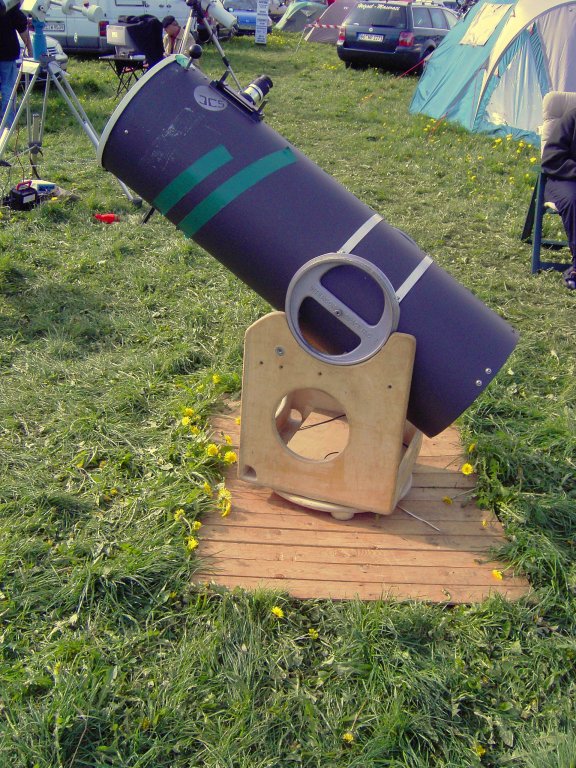

Монтировка Добсона. Данная монтировка является разновидностью азимутальной монтировки, которая представляет собой платформу, скрепленную осью с вращающейся азимутальной вилкой. На концах стоек расположены специальные пасы, в которые ложатся полуоси склонения.

Данная монтировка является упрощенной, удобной и наиболее дешевой азимутальной монтировкой для больших Ньютоновских телескопов. Конструкция монтировки настолько проста, что любой астроном-любитель может построить ее самостоятельно из подручных средств: фанеры или ДСП.

Автор статьи:
Галетич Юлия
Дата публикации: 17.12.2010
