Рефрактор

Астрономия для любителей Строение и характеристики телескопа Рефрактор

Рефрактором (или линзовым телескопом) называют оптический телескоп, который использует для фокусировки света одну или несколько линз. Таким образом, главным принципом работы данного оптического прибора становится явление преломления.

В отличие от зеркал, использующихся в рефлекторах, в рефракторах линзы изначально зафиксированы в своем положении производителем, поэтому они не нуждаются в дополнительной юстировке. Кроме того, в конструкцию данных телескопов не входит центральное экранирование, которое в рефлекторах влечет за собой уменьшение контрастности изображение (из-за уменьшения количества поступающего света). Наконец, закрытая труба рефрактора (в отличие от трубы рефлектора) защищает линзы от пыли и влаги.

Главным недостатком рефрактора, пожалуй, является наличие хроматической аберрации (наличие цветных ореолов вокруг наблюдаемых объектов) из-за разности длин световых лучей, точки фокуса которых будут находиться на разном расстоянии от преломляющей линзы. Снизить хроматическую аберрацию позволяет использование дополнительных линз. Увеличение количества линз влечет за собой увеличение стоимости телескопа, поэтому качественный рефрактор, как правило, - удовольствие не из дешевых. Телескоп Галилея

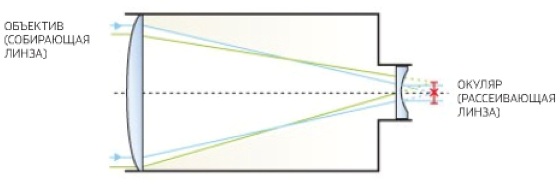

Телескоп Галилея. В конструкцию рефрактора Галилея входит одна собирающая и одна рассеивающая линза, которая выступает в качестве окуляра. В результате телескоп дает неперевернутое изображение. Это самый простой тип рефрактора, изображение в котором страдает из-за хроматической аберрации. Примером подобного рефрактора является театральный бинокль.
Рефрактор Кеплера

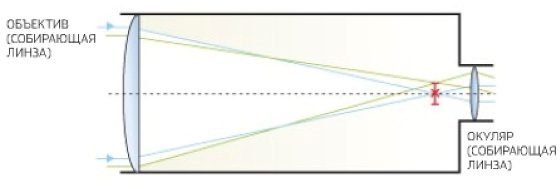

Рефрактор Кеплера. В конструкцию данного телескопа входят две собирающие линзы, в результате чего данная оптическая система дает перевернутое изображение. Достоинством данного рефрактора стало более широкое поле зрения, однако изображение по-прежнему страдает из-за сильной хроматической аберрации.
Ахроматический рефрактор

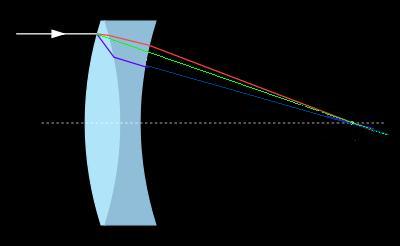

Ахроматический рефрактор. Новая оптическая схема с ахроматическим объективом позволила значительно снизить хроматическую аберрацию. Ахроматический телескоп включает в себя собирающую и рассеивающую линзы, которые изготавливаются из стекол с разными коэффициентами преломления. Сейчас данная схема используется в большинстве любительских рефракторов. Наиболее известными схема ахроматических рефракторов являются телескопы Литтрова, Кларка, Фраунгофера.
Апохроматический рефрактор

Апохроматический рефрактор. Данный телескоп включает в себя уже три линзы с тщательно подобранными показателями преломления. Апохроматическую оптическую систему предложил в 18 веке французский математик А. К. Клеро, который первый рассчитал параметры и радиусы кривизны линз ахроматического объектива телескопа без хроматической аберрации. Для того чтобы исправить хроматическую аберрацию у объектива стали использовать флюоритовую оптику. В 90х годах 20ого века линзы начинают изготавливать из специальных сортов стекла со сверхнизкой дисперсией, характеристики которого весьма близки к флюориту. Данная оптическая схема гарантирует почти полное избавление от хроматической аберрации, большую светосилу, и как результат, прекрасное качество изображение.

Автор статьи:
Галетич Юлия
Дата публикации: 17.12.2010
Перепечатка без активной ссылки запрещена
