Астрономия для любителей Строение и характеристики телескопа Рефлектор

Рефлектором (или зеркальным телескопом) называют оптический телескоп, который собирает световой пучок с помощью зеркала. В подобных телескопах зеркало представляет собой вогнутую пластину, передняя поверхность которой покрыта отражающим материалом. Пластина может быть сферической или параболической формы. Последняя используется для больших телескопов, чтобы избежать потери контрастности изображения (так как если использовать в больших телескопах зеркала сферической формы, свет не будет в итоге сходиться в одной точке) Самый первый рефлектор был создан Исааком Ньютоном в 17 веке, сегодня система ньютоновского рефлектора является наиболее популярной среди современных телескопов. Однако существуют и другие оптические системы зеркальных телескопов, которые будут рассмотрены ниже. рефлектор

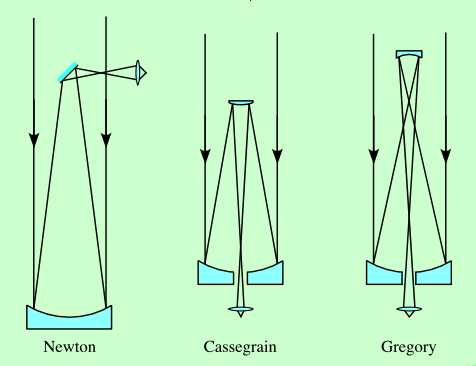

Телескоп Ньютона. Телескоп Ньютона является самым простым по своему строению. Плоское диагональное зеркало располагается вблизи фокуса под углом 45 градусов. Оно отклоняет пучок свет вверх. В зависимости от размера относительного отверстия главное зеркало может быть параболической или сферической формы. Изображение в телескопе Ньютона перевернутое.

Телескоп Грегори. Телескоп Грегори отличается от телескопа Ньютона тем, что эллиптическое зеркало, отражающее световой луч в окуляр (который расположен в центральном отверстии главного зеркала), находится за фокусом главного зеркала. Это обеспечивает прямое изображение.

Телескоп Кассегрена. Телескоп Кассегрена по своему строению напоминает телескоп Грегори, однако здесь вторичное выпуклое зеркало расположено вблизи фокуса главного вогнутого зеркала (а не за его фокусом), а полное фокусное расстояние объектива больше, чем у главного. Это обеспечивает меньшую длину трубы телескопа по сравнению с телескопом Грегори, а также меньшее экранирование. рефлектор

Отдельно стоит отметить модернизированную версию телескопа Кассегрена – система Ричи-Кретьена, которая отличается тем, что в его строение входит вогнутое гиперболическое главное зеркало и выпуклое гиперболическое вторичное зеркало. В данном телескопе исправлены сферические аберрации и кома.
рефлектор

Брахиты. В данном телескопе вторичное зеркало находится за пределами пучка, падающего на главное зеркало. Зеркала имеют форму внеосевых параболоидов гиперболоидов. Астигматизм при такой конструкции может компенсироваться наклоном вторичного зеркала. Особенностью подобного телескопа является то, что пучок света не экранируется, что обеспечивает изображению хорошую резкость и контрастность.
рефлектор

Телескоп Мерсенна. Отличительной чертой телескопа является то, что в нем фокусы главного и вторичного зеркал совмещены. Зеркала вогнутые параболические. При попадании пучка света на главное зеркало, он сходится к его фокусу, а потом перехватывается вторичным зеркалом, которое установлено за фокусом. Вторичное зеркало направляет пучок света в центральное отверстие в главном зеркале.
рефлектор

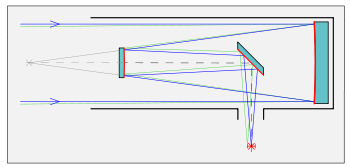

И еще одна разновидность рефлектора – телескоп Несмита, который по своей сути является модификацией телескопа Кассегрена. В данном телескопе установлено дополнительное плоское зеркало между главным и вторичным зеркалами. Данное зеркало отражает пучок света к стенке трубы, тем самым устраняя необходимость отверстия в основном зеркале.

Автор статьи:
Галетич Юлия
Дата публикации: 17.12.2010
